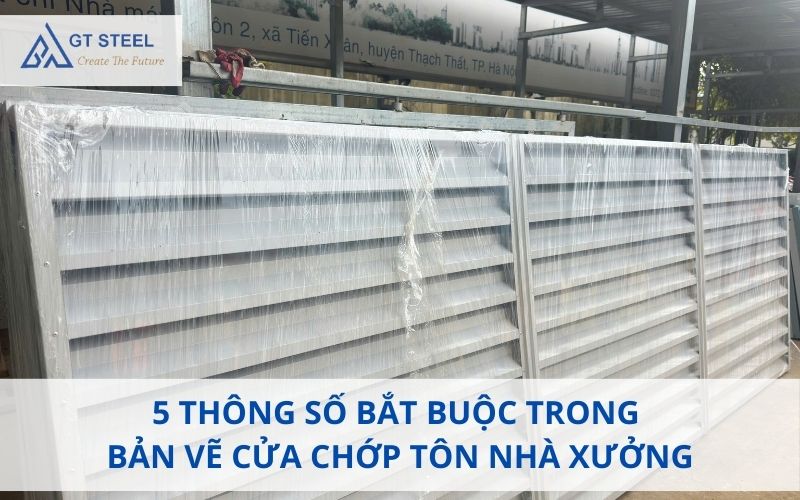

5 thông số bắt buộc trong bản vẽ cửa chớp tôn nhà xưởng

22/12/2025

Mục lục

Trong thực tế phát triển nhà vườn, bước đột phá thường được xem là hạng mục phụ, dẫn đến bản vẽ sơ đồ Sài Gòn, thiếu thông số quan trọng. Hệ quả là khi được đưa vào công và lắp đặt, cửa không đạt yêu cầu thông gió, nhanh xuống cấp hoặc phải chỉnh sửa nhiều lần, gây phát sinh chi phí và ảnh hưởng tiến độ. Bài viết này phân tích chi tiết 5 thông số bắt buộc phải biết rõ trong bản vẽ cửa chớp tôn , giúp chủ đầu tư và nhà thau kiểm soát chất lượng ngay từ khâu thiết kế, tránh rủi ro kỹ thuật về sau.

Vì sao bản vẽ cửa chớp nhà vườn cần được kiểm soát chặt?

Trong môi trường nhà vườn, cửa chớp tôn không chỉ đóng vai trò chắn chắn mà còn ảnh hưởng trực tiếp đến thông gió, thoát nhiệt, cấu hình bền vững và chi phí bảo trì. Tuy nhiên, nhiều bản vẽ cửa chớp tôn nay chỉ dừng ở thiết kế đồ họa, thiếu thông số kỹ thuật cụ thể.

Khi bản vẽ không rõ ràng, công việc chế tạo phải suy nghĩ hoặc điều chỉnh theo kinh nghiệm, dẫn đến:

– Sai lệch so với ý đồ ban đầu

– Kiểm tra chất lượng đồng bộ giữa các hạng mục

– Chơi sinh tranh cãi trách nhiệm giữa các bên

Vì vậy, việc chuẩn hóa bản vẽ cửa chớp tôn giáo là yêu cầu bắt buộc nếu muốn công trình vận hành ổn định lâu dài.

Tổng số thông tin cần có trong bản vẽ

Một bản vẽ cửa chớp nhà vườn đạt yêu cầu không thể chỉ thực hiện kích thước tổng thể mà vẫn phải xác định cấu hình tạo từng bộ phận, vật liệu sử dụng và liên kết phương pháp pháp. Trong đó, 5 thông số dưới đây được xem là nền tảng, ảnh hưởng trực tiếp đến khả năng sử dụng và tuổi thọ của cửa sổ.

Thông số 1: Tổng kích thước và thông số kích thước

Kích thước là thông số đầu tiên và bắt buộc phải được xác định rõ ràng trong bản vẽ cửa chớp tôn giáo. Không thể chỉ định chiều rộng và chiều cao tổng thể, bản vẽ cần phân biệt:

– Kích phủ bì

– Kích thước thông tin thực tế

Đối với nhà vườn, kích thước cửa chớp tôn ảnh trực tiếp đến lưu lượng gió và khả năng thoát nhiệt. Nếu chỉ ghi lớp phủ kích thước mà không xác định được thông thủy, cửa sau khi lắp đặt có thể không đáp ứng yêu cầu thông gió, đặc biệt là các sản phẩm mộc sản xuất có nhiệt độ cao.

Thông số 2: Vật liệu tôn và độ dày tôn sử dụng

Đây là thông số thường được ghi chung nhất trong bản vẽ cửa chớp tôn giáo, nhưng ảnh lại ảnh hưởng đến độ bền của sản phẩm.

Bản vẽ cần làm rõ:

– Loại tôn sử dụng: tôn mạ kẽm, tôn mạ màu hay thép mạ kẽm

– Độ dày tôn cụ thể, phổ biến từ 0,4mm đến 0,5mm đối với cửa chớp tôn thông dụng

– Trường hợp yêu cầu chịu lực cao, cần chỉ định sử dụng thép mạ dày hơn

Việc không xác định được độ dày trong bản vẽ cửa chớp tôn dễ dẫn đến trạng thái sử dụng vật liệu hoàn thiện hơn thực tế yêu cầu, tạo cửa nhanh cong, rung chuyển hoặc xuống cấp trong môi trường nhà khắc sâu.

Thông số 3: Cấu hình nan chớp và góc nghiêng nan

Nan chớp là bộ phận quyết định khả năng thông gió và che nắng mưa. Trong bản vẽ cửa chớp tôn giáo, cấu hình nan cần phải rõ ràng, không chỉ bằng hình minh họa mà còn bằng thông số kỹ thuật cụ thể.

Các yếu tố bắt buộc phải thể hiện bao gồm:

-1 rộng nan

– Kiểu nan: nan Z, nan gấp mí hay nan liền

– Góc nghiêng của nan chớp

Góc nghiêng nan chớp nếu không được tính toán và nêu rõ trong bản vẽ cửa chớp tôn giáo sẽ dẫn đến hai rủi ro phổ biến: mưa sống bên trong hoặc giảm đáng kể hiệu ứng thông gió. Đây là lỗi rất thường gặp trong các công trình vườn thi công hương.

Thông số 4: Khoảng cách giữa các nan chớp

Khoảng cách nan chớp là thông số mang tính kỹ thuật cao nhưng lại thường bị bỏ qua trong bản vẽ cửa chớp tôn giáo. Thực tế, khoảng cách này quyết định sự cân bằng giữa thông thoáng và khả năng kiểm tra dây.

Bản vẽ cần xác định:

– Khoảng cách thời gian nan

– Khoảng thời gian giữa các nan

– Yêu cầu thẩm mỹ và đồng bộ với trình xử lý

Nếu khoảng cách nan quá thưa, cửa dễ bị mưa và mất tính che chắn. Ngược lại, dù quá dày, hiệu quả thông gió giảm mạnh, không đáp ứng yêu cầu vận hành nhà vườn. Vì vậy, khoảng cách nan cần có thể được xác định rõ ràng ngay trong bản vẽ cửa chớp tôn, thay vì để xử lý tự động xưởng gia công.

>>> XEM THÊM: Giải pháp Pháp phá Cho Lỗi Cửa Chớp Tôn

Thông số 5: Phương pháp liên kết và khung bao cửa

Thông số cuối cùng nhưng không mất phần quan trọng trong bản vẽ cửa chớp tôn giáo là phương pháp liên kết giữa nan chớp, khung cửa và kết nối cấu hình.

Bản vẽ cần chỉ rõ:

– Sử dụng bao khung kiểu

– Phương pháp liên kết nan chớp: rút gân, hàn MIG hay liên kết cơ khí

– Vị trí mối hàn hoặc điểm liên kết

Nếu bản vẽ cửa chớp tôn giáo không thể hiện rõ phương pháp liên kết, sản phẩm chất lượng sẽ phụ thuộc hoàn toàn vào tay nghề gia công công, gây khó khăn trong việc kiểm soát đồng bộ cho các dự án lớn.
