Cách Đọc Bản Vẽ Thiết Kế Máng Xối Cho Người Mới

Trong thi công hệ thống thoát nước mái, máng xối đóng vai trò then chốt giúp dẫn nước hiệu quả, bảo vệ công trình khỏi ẩm mốc và thấm dột. Tuy nhiên, với người mới bước chân vào lĩnh vực kỹ thuật hoặc xây dựng dân dụng, việc hiểu rõ bản vẽ thiết kế máng xối không phải điều đơn giản. Bài viết này sẽ giúp bạn từng bước làm quen với cách đọc bản vẽ thiết kế máng xối, từ cơ bản đến thực tế, nhằm nâng cao khả năng phối hợp với kỹ sư và đội ngũ thi công một cách hiệu quả nhất.

Các ký hiệu cơ bản của bản vẽ thiết kế máng xối thường gặp

Đối với người chưa từng tiếp xúc với bản vẽ kỹ thuật, rừng ký hiệu và đường nét chằng chịt có thể tạo cảm giác choáng ngợp. Tuy nhiên, nếu hiểu rõ vai trò của từng loại ký hiệu, việc đọc bản vẽ thiết kế máng xối sẽ trở nên trực quan, dễ tiếp cận hơn rất nhiều.

Ký hiệu mã máng xối (MX)

Trên bản vẽ kỹ thuật, máng xối thường không ghi rõ bằng tên tiếng Việt như “máng xối inox”, “máng tôn”. Chúng sẽ được ký hiệu dưới dạng mã kỹ thuật: MX1, MX2, MXA, MXB… Đây là quy ước giúp người đọc nhanh chóng định vị tuyến máng, đối chiếu với bảng thống kê vật tư và tiến hành thi công đúng loại.

Ý nghĩa của mã:

– MX1 thường là máng chính, nằm ở tuyến xối mái chính.

– MX2, MX3 là tuyến phụ, dẫn thoát theo phương ngang hoặc ra mặt đứng.

– MXL, MXR có thể chỉ tuyến máng trái/phải.

Việc hiểu đúng ký hiệu mã giúp:

– Định vị chính xác tuyến máng trên sơ đồ tổng thể

– Đối chiếu nhanh loại vật liệu, tiết diện, chiều dài

– Tránh nhầm lẫn giữa các tuyến khi bóc tách khối lượng

Ký hiệu tiết diện máng xối (mặt cắt kỹ thuật)

Tiết diện là phần thể hiện hình dạng máng khi cắt ngang: hình chữ U, V, nhật, thang…

Ví dụ phổ biến:

– Chữ U sâu: dùng cho máng âm trong mái hoặc máng mái chữ A

– Hình chữ nhật: áp dụng trong hệ thống máng treo ngoài tường

– Hình thang: thường dùng để tránh ứ đọng ở đáy máng

Ngoài hình dạng, bản vẽ còn thể hiện:

– Chiều rộng đáy (B), chiều cao vách (H), độ dày vật liệu (t)

– Ký hiệu vật liệu: INOX304, TMM1.2 (tôn mạ màu dày 1.2mm)

Sai sót thường gặp ở người đọc mới là bỏ qua độ dốc lòng máng trong mặt cắt. Điều này dễ dẫn đến lắp đặt lệch độ nghiêng, gây đọng nước.

Ký hiệu độ dốc thoát nước

Độ dốc là yếu tố then chốt đảm bảo nước mưa không đọng lại trong lòng máng. Trên bản vẽ, độ dốc thường được thể hiện dưới hai dạng:

– Dạng phần trăm: Dốc 2% → tức 2cm cho mỗi mét dài

– Dạng ký hiệu ký hiệu chữ: S=1.5%, D=2%

Kèm theo đó là mũi tên chỉ hướng dốc → hướng nước chảy về đầu thu nước. Việc không nắm rõ ký hiệu độ dốc dễ khiến thi công sai, đặc biệt là với máng dài trên 10m.

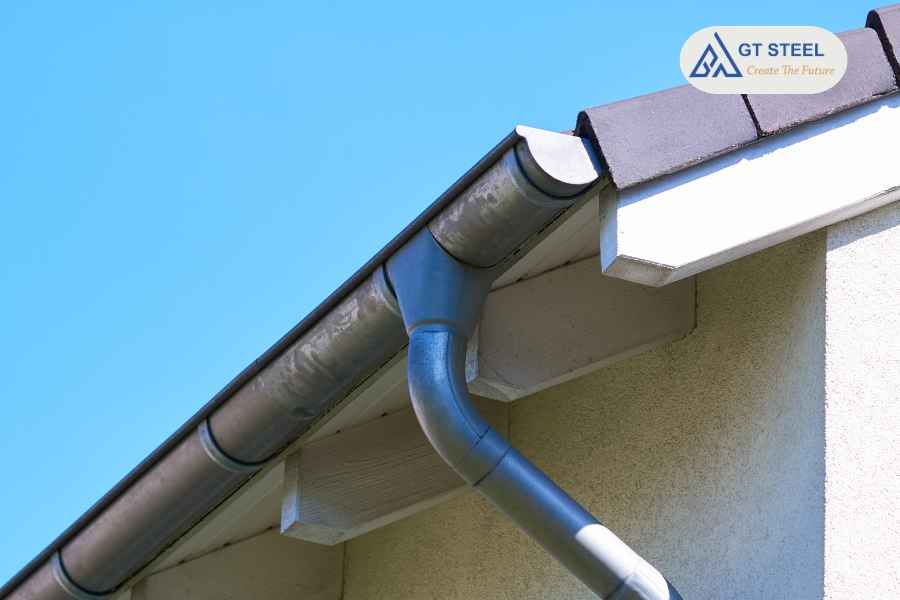

Ký hiệu điểm thu – ống xả – hộp thu nước bản vẽ thiết kế máng xối

Trên tuyến máng sẽ có những vị trí được ký hiệu bằng hình tròn, vuông nhỏ hoặc dấu mũi tên đi xuống. Đây là đầu xả nước, nơi kết nối giữa máng xối và hệ thống ống dẫn xuống phía dưới.

Các ký hiệu thường thấy:

– Hình tròn rỗng có mũi tên: Đầu nối với ống đứng D90, D110

– Hộp vuông nhỏ ghi “HTN”: Hộp thu nước, dạng chìm

– Dấu “X” gạch chéo qua hình vuông: Đầu thoát nước đặc biệt

Không hiểu rõ các ký hiệu này sẽ dẫn đến thi công sai vị trí hộp thu. Chúng gây ra rò rỉ hoặc phải đục phá để chỉnh sửa sau.

Ký hiệu phụ kiện máng xối

Ngoài tuyến máng chính, bản vẽ còn thể hiện các chi tiết gắn kèm:

– Gờ chống tràn: Ký hiệu ziczac chạy mép máng

– Chốt bắt vít: Thể hiện dạng chấm tròn dọc thân máng

– Giá đỡ: Hình tam giác bên dưới lòng máng – quyết định khoảng cách cố định máng (thường 1m – 1.2m)

Một số bản vẽ còn thể hiện lớp vật liệu bổ sung:

– Keo chống thấm: Ký hiệu dạng sóng liên tục giữa 2 bề mặt

– Lớp bảo vệ bề mặt máng: Ghi rõ sơn tĩnh điện, phủ sơn dầu, lót bitum

Ký hiệu thống kê trong bảng vật tư trong bản vẽ thiết kế máng xối

Sau phần sơ đồ, bản vẽ máng xối thường đính kèm bảng thống kê chi tiết. Đây là nơi bạn kiểm tra:

– Loại vật liệu: Tôn kẽm 1.2mm, Nhựa PVC 5mm, Inox 304 No.4

– Kích thước từng tuyến: 300×250, 500×400

– Số lượng tuyến: 1 cái, 3 tuyến, 12m dài…

– Ghi chú đặc biệt: “Lắp âm tường”, “Hàn kín 2 đầu”, “Bắn tắc kê M8 cách 30cm”

Người thi công cần đối chiếu mã MX trong bản vẽ mặt bằng với dòng tương ứng trong bảng thống kê. Điều này để tránh việc lắp sai loại vật tư hoặc nhầm máng ở các vị trí gần nhau.

>> Xem thêm: Khám Phá Cấu Tạo Máng Xối Inox Cho Nhà Xưởng

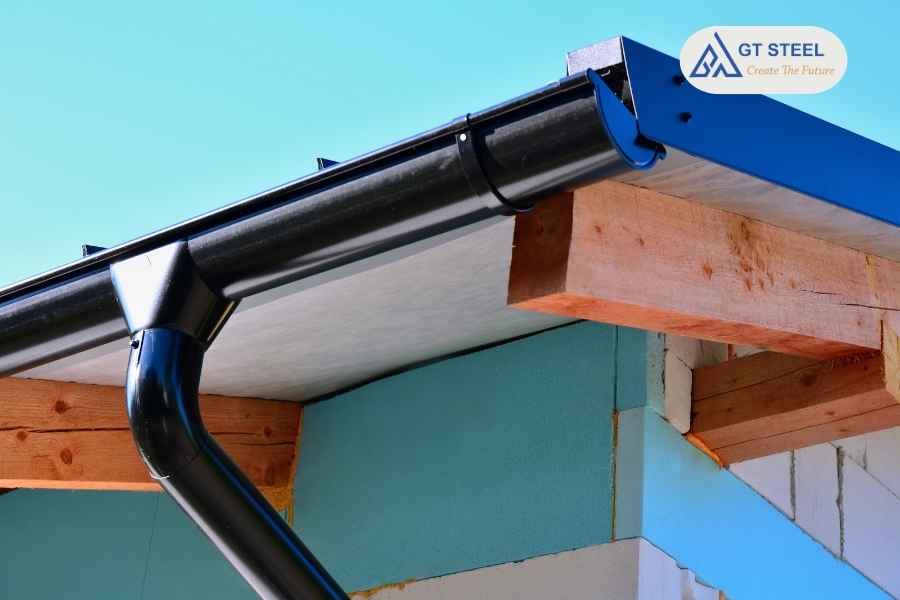

Cách xác định vị trí lắp đặt qua bản vẽ thiết kế máng xối

Để xác định đúng vị trí lắp đặt máng xối, người đọc bản vẽ cần kết hợp phân tích giữa mặt bằng, mặt đứng và mặt cắt. Trên bản vẽ mặt bằng, các tuyến máng thường được ký hiệu bằng đường liền nét. Chúng đi theo chu vi mái, kèm mã số như MX1, MX2. Mũi tên nhỏ thể hiện hướng dốc nước. Đồng thời, nó giúp xác định điểm đầu – điểm cuối máng. Mặt đứng cho thấy cao độ lắp đặt – đặc biệt quan trọng với hệ mái dốc hoặc hệ thống thu nước âm tường. Trong bản vẽ mặt cắt, kỹ sư thường bố trí chi tiết lòng máng, cao độ so với sàn, cùng các chi tiết cố định như gờ, chốt, giá đỡ.

Ta nên lưu ý đối chiếu giữa các bản vẽ để tránh nhầm tuyến hoặc độ cao. Điểm cần đặc biệt quan tâm là vị trí ống thoát và hộp thu nước, thường nằm tại cuối tuyến máng. Vị trí này quyết định toàn bộ hệ dẫn nước xuống hệ thống thoát tổng. Việc đọc sai hoặc bỏ sót chi tiết dễ khiến máng sai hướng, thoát nước kém. Chúng gây hậu quả nghiêm trọng sau thi công.

>> Xem thêm: Tiêu Chuẩn Thiết Kế Máng Xối Inox Dạng Hộp

Kết luận

Việc nắm rõ cách đọc bản vẽ thiết kế máng xối là bước nền tảng giúp người mới tiếp cận công việc thiết kế – giám sát – thi công hệ thống thoát nước mái một cách chuyên nghiệp hơn. Khi hiểu đúng cấu tạo, vật liệu, kích thước và điểm đấu nối của từng đoạn máng xối, bạn sẽ tránh được nhiều sai lầm kỹ thuật, đồng thời góp phần đảm bảo tiến độ, tiết kiệm ngân sách và bảo vệ chất lượng công trình lâu dài. Đừng quên liên hệ tới Gia Thái để được tư vấn và sở hữu những sản phẩm chất lượng.
