Khám phá bản vẽ cửa chớp tôn đạt chuẩn kỹ thuật thi công

Trong các công trình công nghiệp và dân dụng, bản vẽ cửa chớp tôn là tài liệu không thể thiếu để đảm bảo thi công chính xác. Bản vẽ thể hiện chi tiết kích thước, độ dày lam gió, cấu tạo khung, phương án lắp đặt và các tiêu chuẩn kỹ thuật cần tuân thủ. Đối với chủ đầu tư và nhà thầu, việc nắm vững bản vẽ giúp hạn chế sai sót, tối ưu chi phí và đáp ứng yêu cầu nghiệm thu. Bài viết này sẽ phân tích vai trò, thành phần chính và những lưu ý quan trọng khi triển khai bản vẽ cửa chớp tôn trong thực tế, dựa trên kinh nghiệm gia công của Gia Thái Steel.

Vì sao bản vẽ cửa chớp tôn quan trọng trong thi công?

Trong thi công xây dựng, một sai số nhỏ trong thiết kế cửa chớp có thể dẫn đến:

• Lắp đặt sai kích thước, ảnh hưởng đến khả năng thông gió.
• Tăng chi phí phát sinh khi phải điều chỉnh tại công trình.
• Nguy cơ giảm độ bền, không đạt tiêu chuẩn nghiệm thu.

Chính vì vậy, bản vẽ cửa chớp tôn đóng vai trò là “kim chỉ nam” để nhà thầu và tổ đội thi công triển khai đúng kỹ thuật, đảm bảo công trình đạt chất lượng và tiến độ.

Thành phần chính trong bản vẽ cửa chớp tôn

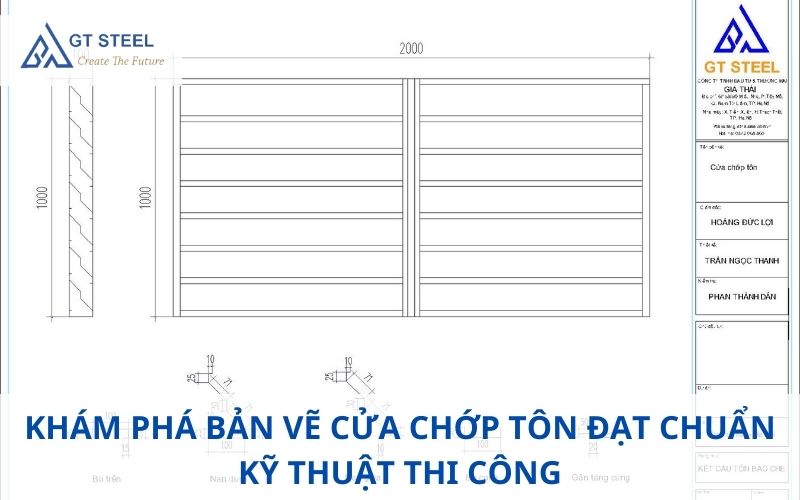

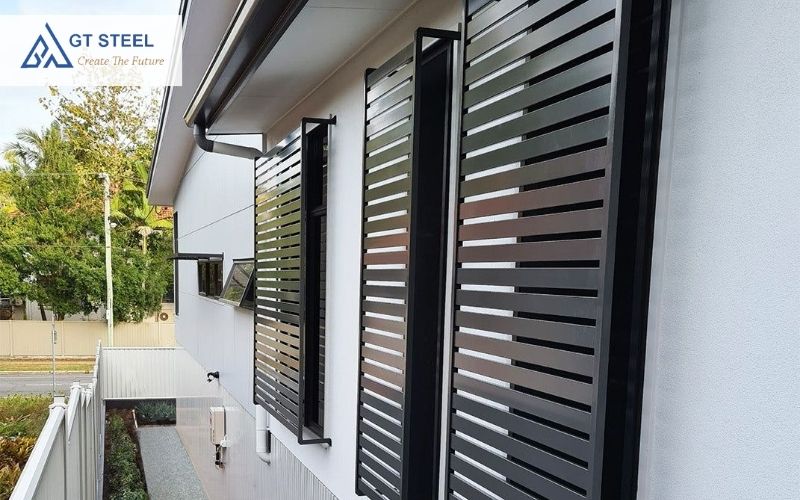

Một bản vẽ cửa chớp tôn đạt chuẩn thường bao gồm các yếu tố sau:

1. Kích thước tổng thể

• Chiều rộng & chiều cao cửa: xác định dựa trên vị trí lắp đặt (tường, vách ngăn, cửa sổ, nhà xưởng).
• Khoảng cách lam gió: trung bình 80–120mm, giúp tối ưu lưu thông không khí.

2. Độ dày lam gió tôn

• Phổ biến từ 0.6mm – 1.2mm, tùy thuộc vào quy mô công trình.
• Độ dày lớn hơn dùng cho nhà xưởng, kho lạnh, cần độ bền cao.

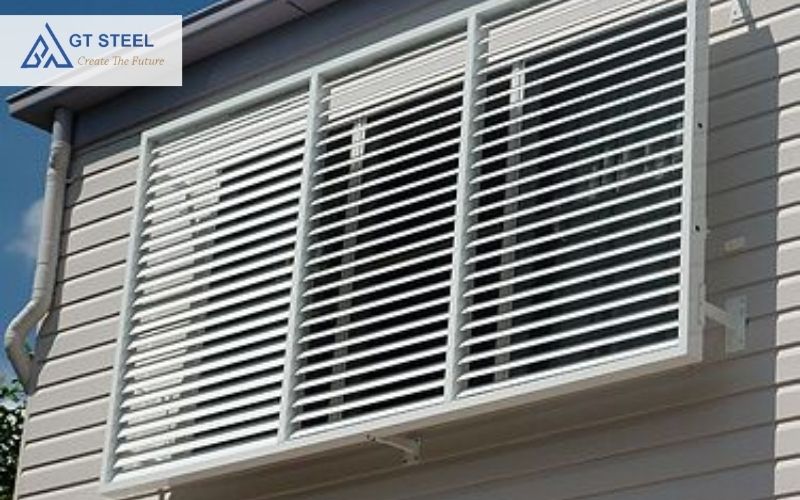

3. Cấu tạo khung cửa

• Khung thường làm từ thép mạ kẽm, thép sơn tĩnh điện hoặc inox.
• Kích thước khung và vị trí lắp phụ kiện được thể hiện rõ trong bản vẽ.

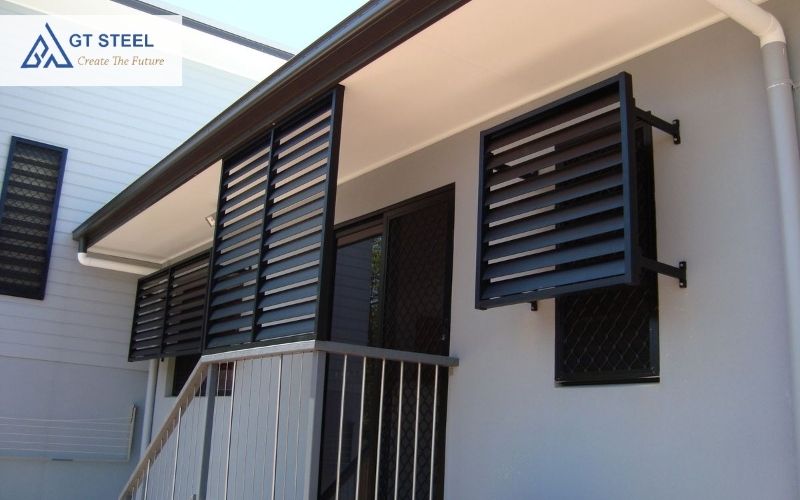

4. Phương án lắp đặt

• Bản vẽ chỉ rõ cách liên kết khung với tường (bắt vít, hàn, hoặc neo cơ khí).
• Thể hiện chi tiết góc nghiêng lam gió (15–45 độ) để vừa thông gió vừa che mưa.

5. Tiêu chuẩn kỹ thuật

• Tuân thủ TCVN về thông gió, cửa thép và các quy chuẩn PCCC.
• Đảm bảo cửa chớp chịu được tác động môi trường (gió, mưa, bụi).

>>> XEM THÊM: Độ dày lam gió tôn bao nhiêu thì đạt chuẩn cho công trình?

Ứng dụng của bản vẽ cửa chớp tôn trong thực tế

Bản vẽ cửa chớp tôn không chỉ là tài liệu kỹ thuật, mà còn giúp:

• Chủ đầu tư: dễ dàng kiểm soát chất lượng ngay từ giai đoạn thiết kế.
• Nhà thầu: thi công nhanh, chính xác, hạn chế rủi ro sai lệch.
• Đơn vị giám sát: có cơ sở nghiệm thu, đảm bảo công trình đạt chuẩn.

Một bản vẽ chi tiết còn hỗ trợ tính toán chi phí, từ vật liệu đến thời gian thi công, giúp tối ưu ngân sách dự án.

Những sai lầm thường gặp khi triển khai bản vẽ cửa chớp tôn

Không thống nhất kích thước giữa thiết kế và thi công, dẫn đến phải cắt ghép tôn trực tiếp tại công trình.

Bỏ qua độ dày lam gió, khiến cửa nhanh biến dạng, mất tác dụng thông gió.

Không tính toán hướng gió và lượng mưa, gây thấm nước, ảnh hưởng không gian bên trong.

Không tuân thủ tiêu chuẩn kỹ thuật, dễ bị loại trong quá trình nghiệm thu dự án.

Tiêu chí đánh giá bản vẽ cửa chớp đạt chuẩn

Một bản vẽ cửa chớp tôn chuẩn kỹ thuật phải đảm bảo:

Đầy đủ thông số kỹ thuật: kích thước, độ dày, vật liệu, góc lam gió.

Chi tiết phương án lắp đặt: vị trí vít, mối hàn, khe hở kỹ thuật.

Thể hiện rõ vật liệu sử dụng: loại tôn, loại sơn phủ, khung liên kết.

Dễ đọc, dễ hiểu: ký hiệu rõ ràng, tránh nhầm lẫn khi triển khai.

>>> XEM THÊM: Vì sao nhà thầu lớn đều ưu tiên dùng cửa chớp thông gió?

Gia Thái Steel – Đơn vị gia công cửa chớp tôn theo bản vẽ kỹ thuật

Với kinh nghiệm trong lĩnh vực gia công cửa chớp tôn, Gia Thái Steel cam kết:

– Gia công chính xác theo bản vẽ do chủ đầu tư và nhà thầu cung cấp.

– Vật liệu chất lượng: tôn mạ kẽm, tôn mạ màu, inox chống gỉ.

– Công nghệ gia công hiện đại: đảm bảo lam gió đều, sắc nét.

– Chỉ gia công – không thi công lắp đặt, giúp chủ đầu tư linh hoạt chọn đơn vị lắp đặt.

– Đáp ứng tiến độ dự án lớn, đặc biệt là nhà xưởng, khu công nghiệp, chung cư.

Kết luận

Một bản vẽ cửa chớp đạt chuẩn là yếu tố quyết định để công trình thi công nhanh, chính xác và an toàn. Chủ đầu tư và nhà thầu cần đặc biệt chú trọng đến độ dày lam gió, kích thước tổng thể, cấu tạo khung và phương án lắp đặt trong bản vẽ.

Gia Thái Steel tự hào là đơn vị gia công cửa chớp tôn uy tín, đồng hành cùng hàng trăm dự án lớn nhỏ, mang đến sản phẩm đúng chuẩn kỹ thuật và phù hợp thực tế thi công.
